2- سوالات تکمیلی گرافیک

در این بخش ادامه ی سوالهای ورودی و خروجی که همراه با گرافیک هستند را حل خواهیم کرد





سوال 1-

برنامه­ ای بنویسید که شکل دایره­ های آرم المپیک را با 5 رنگ متفاوت بکشد



#include <conio.h>
#include <iostream>
#include <graphics.h>

using namespace std;

main()
{
    initwindow(700, 700);

    setlinestyle(1, 1, 8);  //ba in dastur zekhamate khat ra be 8 taghir midahim
    setcolor(1);
    circle(200, 200, 75);
    setcolor(7);
    circle(374, 200, 75);
    setcolor(4);
    circle(548, 200, 75);
    setcolor(6);
    circle(287, 275, 75);
    setcolor(2);
    circle(460, 275, 75);

    getch();
}



سوال2 -

برنامه­ ای بنویسید که یک خانه بکشد

main()
{
    initwindow(800, 800);

    setfillstyle(1, 14);
    bar(200, 200, 600, 600);
    setlinestyle(1, 1, 6);
    setcolor(14);
    line(200, 200, 400, 50);
    line(400, 50, 600, 200);
    setfillstyle(7, 5);
    bar(210, 210, 310, 310);
    bar(590, 210, 490, 310);
    setfillstyle(1, 5);
    bar(320, 360, 480, 600);
    setcolor(14);
    setlinestyle(1, 1, 6);
    line(400, 360, 400, 595);

    getch();
}

سوال 3- برنامه ای بنویسید که شکل زیر را رسم کند:

main()
{
    int x1, x2, y1, y2;
    cout << "enter first coordination ";
    cin >> x1 >> y1;
    cout << "enter second coordination ";
    cin >> x2 >> y2;

    initwindow(800, 800);

    rectangle(x1, y1, x2, y2);
    line(x1, y1, x2, y2);
    line(x1, y2, x2, y1);

    getch();
}

سوال 4- برنامه ای بنویسید که شکل زیر را رسم کند:

main()
{
    int x, y, r;
    cout << "enter  coordination ";
    cin >> x >> y;
    cout << "enter radius ";
    cin >> r;

    initwindow(800, 800);

    setcolor(13);
    circle(x, y, r);
    rectangle(x-r, y-r, x+r, y+r);

    getch();
}

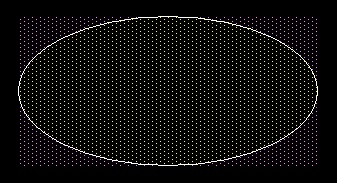

سوال 5- برنامه ای بنویسید که شکل زیر را رسم کند:

main()
{
    int x, y, r1, r2;
    cout << "enter  coordination ";
    cin >> x >> y;
    cout << "enter radiuses ";
    cin >> r1 >> r2;

    initwindow(800, 800);

    setfillstyle(10,13);
    bar(x-r1, y-r2, x+r1, y+r2);

    setfillstyle(10,14);
    fillellipse(x, y, r1, r2);

    getch();
}

سوال 6- برنامه ای بنویسید که شکل زیر را رسم کند:

main()
{
    int x1, y1, x2, y2;
    cout << "enter  first coordination ";
    cin >> x1 >> y1;
    cout << "enter second coordination ";
    cin >> x2 >> y2;

    int a = (x1 + x2)/2;
    initwindow(800, 800);

    setfillstyle(1,14);
    bar(x1, y1, x2, y2);

    setcolor(13);
    line(x1, y1, a, y2);
    line(a, y2, x2, y1);
    line(x1, y2, a, y1);
    line(a, y1, x2, y2);

    getch();
}

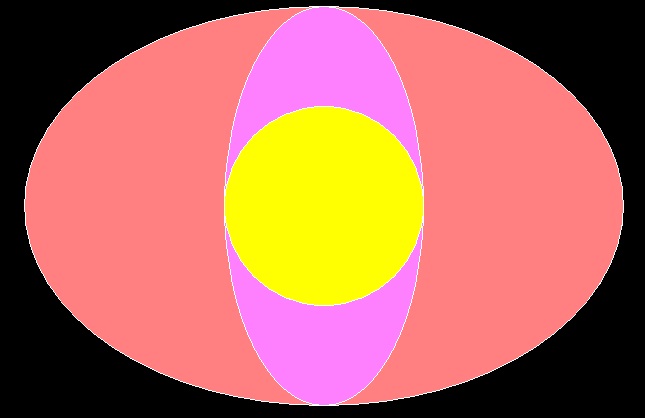

سوال 7- برنامه ای بنویسید که شکل زیر را رسم کند:

main()
{
    int x, y;
    cin >> x >> y;
    initwindow(800, 800);

    setfillstyle(1,12);
    fillellipse(x, y, 300, 200);

    setfillstyle(1,13);
    fillellipse(x, y, 100, 200);

    setfillstyle(1,14);
    fillellipse(x, y, 100, 100);

    getch();
}

سوال 8-

برنامه ­ای بنویسید که مختصات سه راس یک مثلث را بگیرد و خود مثلث و میانه­ های آن را رسم کند



جواب سوال 8:

main()
{
    cout << "Please enter 6 numbers: " << endl;
    int x1, x2, x3, y1, y2, y3;
    cin >> x1 >> y1 >> x2 >> y2 >> x3 >> y3;

    initwindow(800, 800);
    setlinestyle(1, 1, 2);
    setcolor(14);
    line(x1, y1, x2, y2);
    line(x2, y2, x3, y3);
    line(x3, y3, x1, y1);
    setlinestyle(1, 1, 1);
    setcolor(4);
    line(x1, y1, (x2 + x3)/2, (y2 + y3)/2);
    line(x2, y2, (x1 + x3)/2, (y1 + y3)/2);
    line(x3, y3, (x1 + x2)/2, (y1 + y2)/2);

    getch();
}

سوال 9

برنامه ­ای بنویسید که مختصات مرکز یک دایره را بگیرد و 5 دایره ­ی تودرتو بکشد و شعاع اولی 10 باشد و شعاع دایره­ های بعدی هرکدام 50 واحد از قبلی بزرگتر باشد



main()
{
    cout << "Please enter x and y of the first circle: " << endl;
    int x, y;
    cin >> x >> y;

    initwindow(800, 800);

    setlinestyle(1, 1, 5);
    setcolor(1);
    circle(x, y, 10);
    setcolor(2);
    circle(x, y, 10+50);
    setcolor(3);
    circle(x, y, 110);
    setcolor(4);
    circle(x, y, 160);
    setcolor(5);
    circle(x, y, 210);

    getch();
}

سوال 10-

برنامه­ ای بنویسید که شکل پرچم ایران را بکشد



main()
{
    initwindow(800, 800);
    setfillstyle(1, GREEN);//sabz
    bar(10, 10, 410, 110);
    setfillstyle(1, WHITE);//sefid
    bar(10, 110, 410, 210);
    setfillstyle(1, RED);//ghermez
    bar(10, 210, 410, 310);

    getch();
}

 سوال 11- برنامه ای بنویسید که شکل زیر را رسم کند:

main()
{
    int x1, y1, x2, y2, x3, y3;
    cout<<" Please enter triangle coordinates ... ";
    cin >> x1 >> y1 >> x2 >> y2 >> x3 >> y3;

    initwindow(600,600);

    setcolor(14);
    line(x1, y1, x2, y2);
    line(x2, y2, x3, y3);
    line(x3, y3, x1, y1);

    getch();
}

سوال 12-  برنامه ای بنویسید که شکل زیر را رسم کند:

main()
{
    initwindow(600,600);

    setcolor(14);
    line(100, 100, 300, 300);
    line(100, 100, 100, 300);
    line(100, 300, 300, 300);

    getch();
}

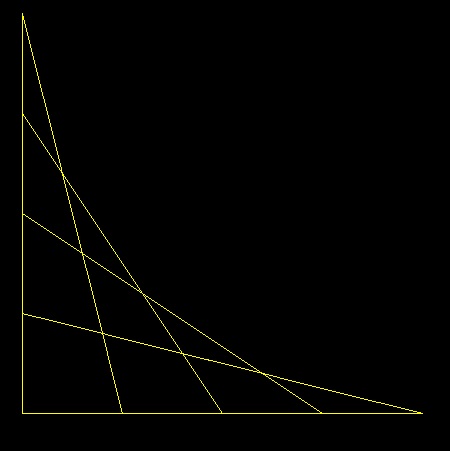

سوال 13-  برنامه ای بنویسید که شکل زیر را رسم کند:

main()
{
    initwindow(600,600);

    setcolor(14);
    line(100, 100, 100, 500);
    line(100, 500, 500, 500);
    line(100, 100, 200, 500);
    line(100, 200, 300, 500);
    line(100, 300, 400, 500);
    line(100, 400, 500, 500);

    getch();
}

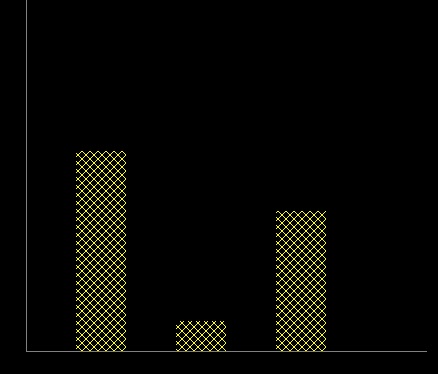

سوال 14-  برنامه ای بنویسید که سه نمره را از کاربر بگیرد و نمودار آنها را رسم کند: ( شکل زیر برای سه نمره ی 20 و 3 و 14 رسم شده است)

main()
{
    int a, b, c;
    cin >> a >> b >> c;

    initwindow(600,600);

    setcolor(8);
    line(100, 100, 100, 500);
    line(100, 500, 500, 500);

    setfillstyle(8,14);
    bar(150, 500, 200, 500-a*10);
    bar(250, 500, 300, 500-b*10);
    bar(350, 500, 400, 500-c*10);

    getch();
}

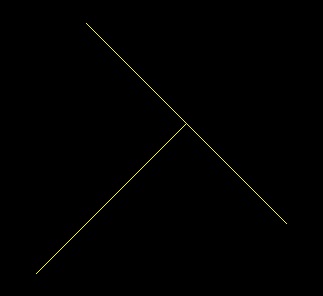

  سوال 15-  برنامه­ ای بنویسید که مختصات دو نقطه­ ی ابتدایی و انتهایی یک پاره­ خط را بگیرد و علاوه بر رسم خود خط، عمود منصف آن را نیز رسم کند.

نمونه خروجی:

main()
{
    int x1, y1, x2, y2;
    cin >> x1 >> y1 >> x2 >> y2;

    int xm = (x1 + x2) / 2;
    int ym = (y1 + y2) / 2;
    double a1 = (y2 - y1) / (x2 - x1);
    double a2 = -1 / a1;
    int xn = 50, yn;
    yn = a2 * (xn - xm) + ym;

    initwindow(600,600);

    setcolor(14);
    line(x1, y1, x2, y2);
    line(xn, yn, xm, ym);

    getch();
}
